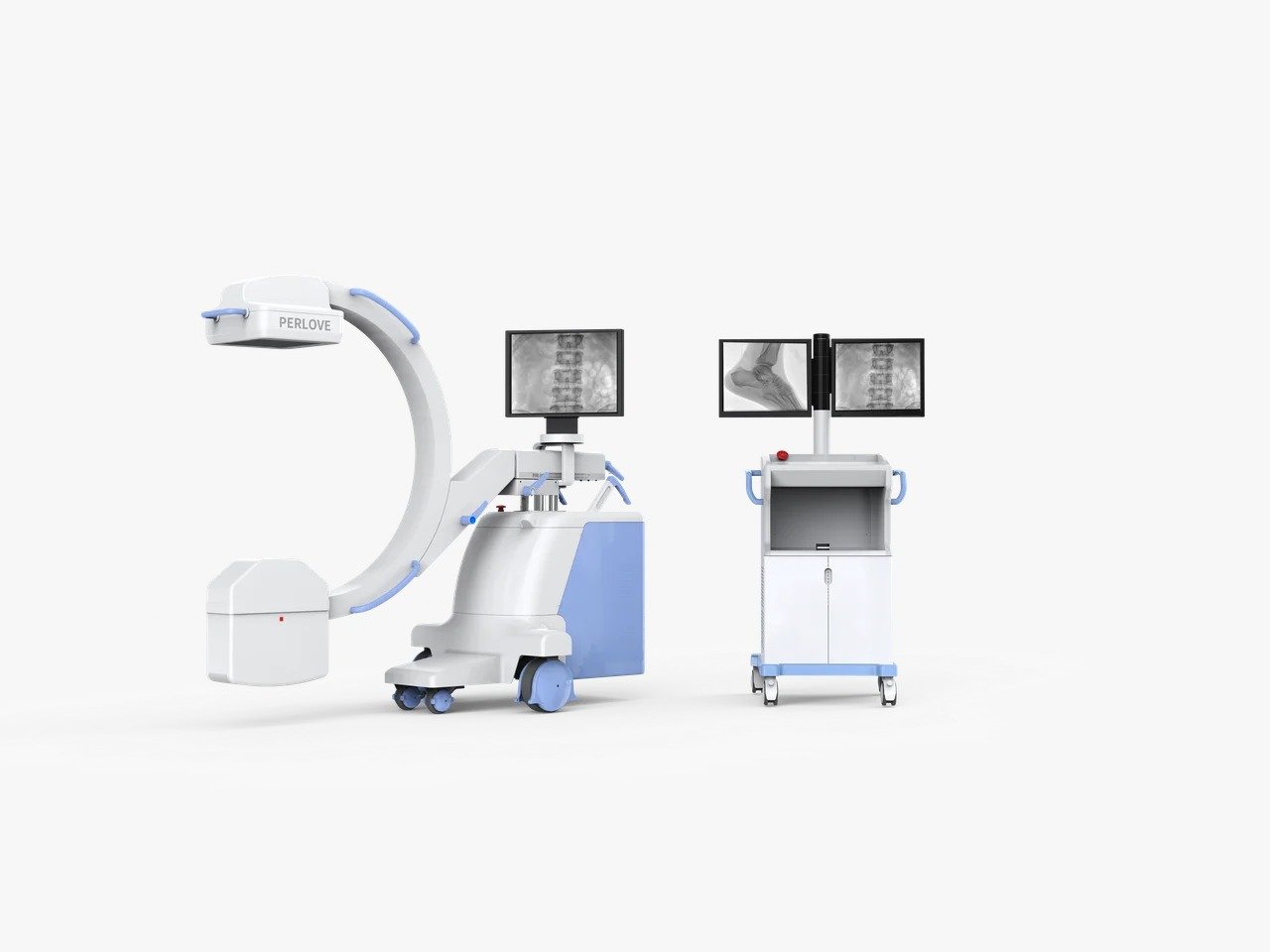

PLX118F Передвижной рентгеновский аппарат С-дуги с плоскопанельным детектором

PLX118F - это мобильная динамическая плоская С-образная дуга, специально разработанная для ортопедии, оснащенная новейшим динамическим плоскопанельным детектором из аморфного кремния, что делает его мобильным устройством, которое больше подходит для клинических нужд ортопедии. Продукт может обеспечивать четкие эффекты изображения, сохраняя при этом характеристики обычного мобильного типа C-дуги, оптимизируя среду использования ортопедической хирургии, и является идеальным оборудованием для большинства основных больниц и трех ведущих больниц для выполнения отделений ортопедической хирургии.

II. Анализ преимуществ PLX118F

PLX118F имеет следующие 6 основных технических гарантий:

1. Эффективная защита источников рентгеновского излучения с низкой дозой

2. Эффективная гарантия полностью цифровой системы получения изображений

3. Эффективная гарантия системы обработки изображений

4. Эффективная гарантия системы отображения

5. Эффективная гарантия интеллектуальной системы управления

6. Гарантия дизайна гуманизированной механической конструкции

（1）Эффективная защита источников рентгеновского излучения с низкой дозой

l  Трубка：

（1）PLX118F имеет большую выходную мощность, мощность достигает 5кВт. Эта технология может гарантировать необходимость в мгновенной непрерывной экспозиции с большой дозой при цифровой точечной фотографии и в сборе больших мА-импульсов.

（2）В PLX118F используется уникальная трубка (технология рассеивания тепла через трубку), которая значительно улучшает общую эффективность рассеивания тепла оборудованием и значительно увеличивает долговечность работы оборудования. При непрерывном импульсе трубка может работать в течение длительного времени.

（3）Изображение с микро фокусом более четкое

l  Высокая частота：110KHZ

Чтобы дополнительное оборудование для визуализации могло обеспечить достаточное и эффективное качество рентгеновского излучения, в источнике рентгеновского излучения используется технология высокочастотного инвертора, а частота основного инвертора превышает 40 кГц. Основная частота инвертора PLX118F достигает высокой частоты 110 кГц, что более чем на 100% выше, чем у обычных продуктов. Форма волны инвертора представляет собой прямоугольную волну с низкими линиями рассеяния, что предотвращает генерацию мягких лучей от источника, обеспечивает точное управление дозой излучения и существенно улучшает качество источника рентгеновского излучения. Генератор высокого напряжения полностью управляется цифровым способом, отличается высокой точностью, стабильностью и хорошей воспроизводимостью.

l  Электрический регулируемый ограничитель луча：

В соответствии с потребностями клинически сложной хирургии требования к световому полю более жесткие. Это требует, чтобы вспомогательное оборудование для формирования изображений было оснащено высококачественной системой управления световым полем. PLX118F использует линейный симметричный электрический вращающийся ограничитель луча для достижения горизонтального и вертикального управления световым полем. С помощью этого компонента можно эффективно регулировать проецируемое поле зрения, можно уменьшить рассеянные лучи и улучшить отношение сигнал / шум изображения. Кроме того, доза рентгеновского излучения может быть уменьшена за счет экранирования ненужных лучей, тем самым уменьшая радиационный ущерб медицинскому персоналу и пациентам.

l  Умный пульс：

PLX118F использует ведущую международную технологию интеллектуального управления дозой цифрового импульса. Применение технологии рентгеноскопии в реальном времени и с непрерывным импульсом позволяет реализовать произвольную многоскоростную регулировку и мгновенный выход в миллиамперном диапазоне, что соответствует требованиям к частоте нескольких импульсов при различных клинических операциях и обеспечивает получение высококачественных изображений для точной диагностики.

2、Сила тока рентгеноскопической трубки в импульсном режиме достигает 30 мА, что намного выше, чем у других аналогичных изделий. В этом режиме пользователи могут легко получить данные идеального изображения сверхвысокой четкости для удовлетворения потребностей высокоточной и сложной диагностики и лечения.

3、Интеллектуальная конструкция импульсов с регулируемой частотой снижает общую дозу облучения в единицу времени более чем на 60%, а доза облучения пользователя значительно снижается. Эта технология прекрасно сочетается с высококачественной цепочкой изображений. Получая более качественные изображения, он значительно снижает радиационный ущерб, которому подвергаются врачи и пациенты, и обеспечивает настоящую экологическую защиту окружающей среды.

（2）Эффективная гарантия полностью цифровой системы получения изображений

Сетка:

В соответствии с потребностями клинической хирургии он может эффективно улучшить контраст изображения и уменьшить туман. Система получения изображений PLX118F имеет встроенную оптоволоконную сетку, которая может эффективно устранять рассеянные лучи, улучшать контраст изображения и уменьшать туман, обеспечивая важную гарантию.

u  PLX118F использует импортный крупногабаритный динамический плоскопанельный детектор

PLX118F использует импортированные динамические плоские детекторы с большим полем обзора для получения изображений высокой четкости и без искажений, чтобы гарантировать точную и надежную информацию об изображении, чтобы получить подробную и точную информацию о небольших поражениях. Удовлетворение потребностей различных клинических специальных операций; широкий динамический диапазон отображения, позволяет добиться наилучшего детального изображения мягких и костных тканей человека.

В хирургии поясницы, шейки матки, кисти и стопы большее поле зрения может уменьшить количество облучений, снизить дозу облучения, избежать дублирования и пропусков, а также сократить время операции. Изображения высокой четкости без искажений обеспечивают точную и надежную информацию об изображении, удовлетворяя различные специальные клинические потребности нескольких отделений. По сравнению с обычным С-образным кронштейном для улучшения теней, плоская панель меньше подвержена влиянию внешней среды при формировании изображения, а ее коэффициент квантового обнаружения изображения (DQE), пространственное разрешение и т. Артефакты насыщенности и искажения., Равномерность лучше, и нет никаких чрезмерно белых или чрезмерно черных областей. При выполнении целевой визуализации интересующая область может быть четко отображена, что значительно повышает точность и уверенность врачей в процессе клинического лечения.

 По сравнению с усилителями изображения динамические плоскопанельные детекторы обладают следующими преимуществами:

1.Для получения изображений с помощью плоскопанельного детектора не требуется преобразование камеры, прямая визуализация эффективно предотвращает потерю информации, а плоские детекторы более чувствительны к рентгеновским лучам, а диапазон оттенков серого и динамический диапазон изображения большие, что делает изображение «плотным» и кровь »Превосходный эффект; поэтому в эффекте представления клинического изображения таблетка более четкая и насыщенная, чем изображение с усилением теней;

Например, на изображении поясничного отдела позвоночника, сделанном при тех же условиях экспозиции, обычная С-образная дуга, усиливающая тени, может видеть только анатомическую структуру, в то время как плоская С-дуга может не только нормально отображать анатомическую структуру, но также четко отображать губчатая костная структура тела позвонка.

2、На плоскопанельные детекторы не влияют магнитные поля и геометрические искажения, а качество их изображения остается неизменным, от края до края. Это позволяет избежать различных проблем с усилителем изображения, таких как потеря преобразования сигнала, искажение, цветовые помехи, геометрические искажения и непостоянная яркость.

3、В условиях того же размера поле зрения плоской панели изображения является квадратным, которое имеет большее поле зрения по сравнению с круговым полем зрения увеличения тени;

По сравнению с 9-дюймовой плоской пластиной и теневым увеличением, эффективная зона обзора увеличилась на 22%.

4、Выходной сигнал плоскопанельного детектора представляет собой прямую оцифрованную информацию об изображении. Полностью цифровая информация о сборе, передаче, обработке, хранении, отображении и т. Д. Снижает сложность постобработки изображения, обеспечивая при этом высокое качество изображения.

5、Компактная конструкция плоскопанельного детектора оставляет хирургу больше рабочего пространства и гибкости в работе, и он больше подходит для условий операционной, что позволяет хирургу более удобно выполнять операции.

（3）Эффективная гарантия системы обработки изображений

Специальная цифровая рабочая станция стандартной конфигурации с мощными возможностями обработки изображений:

1、Программное обеспечение для обработки изображений использует уникальную платформу быстрой динамической обработки и отображения изображений (RCDPS) на базе графического процессора, технологию обработки изображений анализа с несколькими разрешениями и различную обработку изображений для различных частей, чтобы точно удовлетворить разнообразные потребности клиентов.

2、Специальная цифровая рабочая станция имеет функцию автоматической гамма-коррекции. Гамма-кривую изображения можно редактировать с помощью гамма-коррекции для выполнения нелинейного редактирования тона изображения. Темная часть и светлая часть в сигнале изображения обнаруживаются и используются соотношение двух увеличивается, чтобы улучшить эффект контрастности изображения, и контраст подходит.

3、Специальная цифровая рабочая станция имеет встроенный комплексный и профессиональный модуль печати экспертных отчетов. Этот модуль может легко реализовать вывод и печать отчетов о медицинских картах экспертного уровня, что снижает нагрузку на врачей и повышает эффективность диагностики.

4、Специальная цифровая рабочая станция имеет функцию перспективного хранения. Он может захватывать неподвижные и динамические изображения во время процесса рентгеноскопии и сохранять их для сравнения изображений в реальном времени, эффективно сокращая повторные экспозиции.

5、Специальная цифровая рабочая станция использует технологию цифрового хранения большой емкости. Перспективные и точечные изображения хранятся в цифровом формате без потерь, который можно быстро редактировать, зашифровать, публиковать в сети и т. Д. В соответствии с потребностями;

6、В процессе обработки изображения вы можете в любое время прочитать все действия по сбору исходного тестового изображения через специальную цифровую рабочую станцию, провести подробное сравнение и сохранить файлы.

7、Специальная цифровая рабочая станция имеет множество профессиональных измерительных функций. Статическое измерение различных площадей, углов и длин обеспечивает интуитивно понятную и количественную гарантию программного обеспечения для эффективного развития клинических операций.

Кроме того, специальная цифровая рабочая станция также имеет богатые и мощные средства обработки, такие как ширина окна в реальном времени, регулировка уровня окна, выравнивание областей интереса, преобразование оттенков серого, переворачивание, уменьшение шума, улучшение, сглаживание, резкость, сжатие, увеличение и аннотации. .Функция.

l  Сильные возможности совместного использования сети

PLX118F стандартно поставляется с выделенной цифровой рабочей станцией с мощными возможностями совместного использования сети:

1、Свободный выбор регистрации рабочего списка или ручной регистрации, которые могут быть легко связаны с информационной системой больницы.

2、Открытый метод связи PACS / RIS обеспечивает быструю передачу информации о пациенте.

3、Выделенная цифровая рабочая станция с интерфейсом DICOM3.0 в стандартной комплектации, полностью совместимая с основными стандартами протокола DICOM. Через специальную цифровую рабочую станцию ​​его можно легко подключить к больничным системам HIS, RIS, PACS и сухим камерам. С легкостью реализуйте открытое совместное использование ресурсов и эффективно оптимизируйте рабочий процесс отдела.

4.С помощью DICOM DVD-RAM ценные данные изображений можно хранить в портативном виде, а также произвольно импортировать и экспортировать.

（4）Эффективная гарантия системы отображения (медицинский монитор)

l  Медицинский монитор:

1、PLX118F в стандартной комплектации оснащен 3 наборами 19-дюймовых ЖК-мониторов, что позволяет реализовать конструкцию двойных мониторов внутри и за пределами операционной.Хирургу удобно наблюдать за изображениями внутри и за пределами операционной, что не позволяет хирургу от хождения взад и вперед по операционной.

2、Чтобы добиться наилучшего эффекта отображения изображения, мы выбрали жидкокристаллический дисплей с разрешением 1280 * 1024, а его яркость в 2-3 раза выше, чем у обычных дисплеев, что обеспечивает высококачественные эффекты изображения, которые могут лучше соответствовать необходимость качественной клинической диагностики. Предоставляет пользователям изображения большого размера без искажений в профессиональном качестве. Яркость и контраст изображения намного лучше, чем у обычных мониторов. Благодаря системе отображения с высокой контрастностью и яркостью пользователи могут наблюдать изображения с более насыщенными и детализированными уровнями, а также могут точно и четко наблюдать небольшие поражения с высокой и низкой плотностью.

3、Монитор можно поворачивать под разными углами, что удобно для пользователей, чтобы наблюдать хрупкие изображения под разными углами.

（5）Интеллектуальная система управления гарантирует плавный и беспроблемный процесс клинического лечения.

l  Интеллектуальный контроль дозы и рабочий режим

1、PLX118F использует интеллектуальную технологию контроля дозы, которая может легко и точно регулировать дозу облучения в соответствии с различными типами тела и различными частями тела. Оператор может добиться эффекта более низкой дозы и более четких диагностических изображений в любой среде использования. Интеллектуальная система дозовой экспозиции взаимодействует с динамической оптимизацией изображения в реальном времени, чтобы оптимизировать изображение само по себе, так что качество изображения всегда находится в наилучшем состоянии.

2、PLX118F имеет множество рабочих режимов для удовлетворения различных требований к клиническим эффектам изображения. Режим высокой дозы и режим низкой дозы можно быстро переключать; в режиме корректировки дозы интеллектуальная корректировка дозы и ручная корректировка дозы изменяются в соответствии с вашим сердцем; сложная операция может быть объединена с выбором нескольких режимов, простая операция может быть объединена с одиночный выбор режима, приложение множественного выбора.

3、PLX118F использует передовую технологию графического программирования. В отличие от предыдущей настройки параметров в текстовой и символьной форме, настройка графических параметров человеческого тела в основном основана на фигуре человеческого тела, визуальный эффект более интуитивно понятен, а операция проще и удобнее.

4、Технология управления графической программой человеческого тела имеет богатые и точные настройки параметров APR. Благодаря множественному выбору частей и типов тела он может обеспечить до сотен настроек параметров проекции человеческого тела. Кроме того, индивидуальные настройки параметров могут быть сохранены в соответствии с потребностями пользователя для удовлетворения индивидуальных потребностей.

l  Гуманизация настройки параметров и управления движением

1、PLX118F использует конструкцию панели управления с сенсорным ЖК-дисплеем человеческого тела и портативный контроллер параметров. Пользователь может выполнять различные операции, такие как выбор рабочего режима и настройка параметров на хосте и рабочей станции. Во время работы пользователь может выполнять различные дистанционные манипуляции или манипуляции с отсеком через систему. Например, различные сложные операции, такие как свободное переключение режимов работы, настройка параметров, ограничитель луча.

2、PLX118F использует конструкцию заслонки экспозиции для ног. Благодаря этой усовершенствованной конструкции пользователь может легко реализовать экспозицию отсека и легко осуществить рентгеноскопию хирургического облучения.

（6）Гуманизированная конструкция механической конструкции гарантирует безопасную и комфортную рабочую среду.

l  Параметры конструкции, преимущества

1、PLX118F имеет оптимизированную конструкцию механической конструкции, центр тяжести уменьшен, объем уменьшен, корпус стал легче и гибче, и он больше подходит для использования в операционной. Такой дизайн не только эффективно отвечает потребностям различных поз и различных частей проекта, но также оставляет свободное рабочее пространство для совместной команды сложной хирургии.

2、Форма тени относительно велика, форма плоской панели легкая и тонкая, а отверстие увеличено, предоставляя врачу больше операционного пространства; удобнее работать с операционным столом.

3、С-образная гусеница имеет более длинную траекторию скольжения, а С-образная дуга скользит на 0–134 ° по дуге, что обеспечивает более широкий охват.

4、Диапазон бокового поворота С-образного рычага больше, достигает ± 15 °, а проекция нецентральных частей более удобна, понимая, что хозяин не двигается, а человек не двигается.
